移动设备（手机/平板/笔记本电脑）部分用胶点初探

今天看了一份名为《胶粘剂在智能手机\平板电脑\笔记本上的应用》的讲义，与其说是胶粘剂，不如改成DEVCON系列结构胶粘剂在智能手机\平板电脑\笔记本上的应用，当然，本来这个领域就是以DEVCON的产品为主导的，现在其他的一些品牌，包括国内的很多公司都在开发类似的产品，也在某些客户端少量替代了部分DEVCON的产品，但是由于DEVCON的产品在这个应用点已经形成了行业标杆，所以纯粹的替代估计是有难度的。 下面将以此为例将几个用胶点做一些举例和探讨：

以下图片均可点击放大查看(但看完要记得点后退键退回本页哦）

随着iPhone4S 和iPad风靡全球，超薄、触屏、 智能系统的MID产品成为最新消费新宠。笔记本、平 板电脑、手机的设计与制造的过程中，外壳采用合 金与工程塑料结合的结构成为新的趋势。生产、组 装的过程中光用传统的螺纹和卡扣已很满足实现超 薄超轻、立体美观的特点了。为了实现无间隙和扁 平薄的外观点，组装制程中越来越多采用胶粘剂来 粘接、贴合组件。

智能手机用胶点分析
1、手机屏幕与手机边框粘接
2、手机壳体的粘合
3、侧按键粘接固定
4、摄像头窗口定位
5、LOGO的粘贴

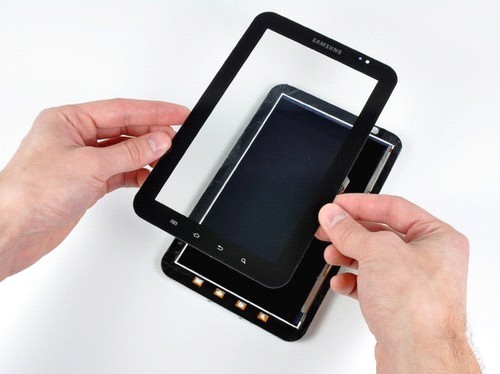

手机屏幕与手机边框粘接
应用案例： 三星P1000
基材：   油墨玻璃与PC/ABS
胶粘剂： Devcon PUH94167

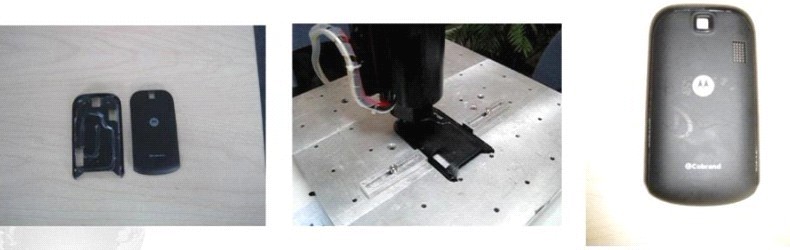

手机壳体的粘合
应用案例：摩托罗拉手机
基材：塑料与塑料
胶粘剂：Devcon PUH94167

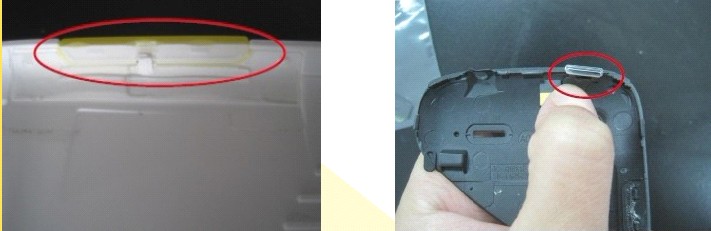

侧按键粘接固定
应用案例：诺基亚手机
基材：TPU与PC/ABS
胶粘剂：Devcon CA2400

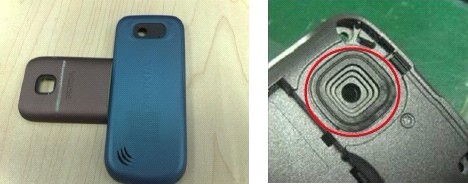

摄像头窗口定位
应用案例：诺基亚手机
基材：ABS与硅胶
胶粘剂： CA2400+Primer44445

LOGO的粘合
应用案例：Lenovo 手机
基材：PC/ABS+铝
胶粘剂：14167-NC

平板电脑用胶点分析
1、触摸屏幕与LCD、前框粘合
2、复合外壳结构粘接

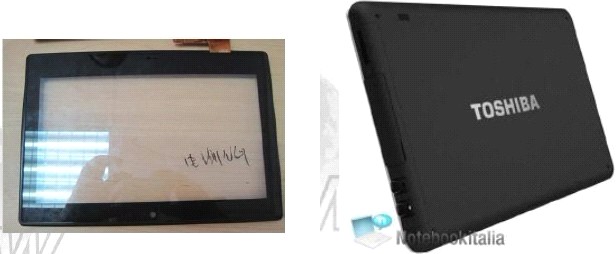

触摸屏幕与LCD、前框粘合
应用案例：Toshiba平板电脑
基材：PC/ABS与油墨玻璃
胶粘剂：14167-NC 、PUH94167

触摸屏幕与LCD、前框粘合
人们对消费类电子产品的要求越来越高，大屏幕小体积的电子产品 已成为一种趋势。传统的工艺主要是采用双面胶将触摸屏和前壳粘合 在一起，由于粘接面积的缩小，双面胶已经无法满足各项指标测试。 我们针对产品的特性，结合我们对胶水的深入了解，有选择性的使用 胶水进行点胶粘合，可以弥补双面胶在大屏幕小体积产品粘接方面的 不足，使产品的性能更加稳定。采用全贴合的点胶工艺，将触摸屏与LCD粘合在一起，可以有效 避双面胶带贴合的不足，防止LCD漏光，使屏幕的亮度增强30%以 上，同时还可以避免由于触摸压力产生的七彩纹。

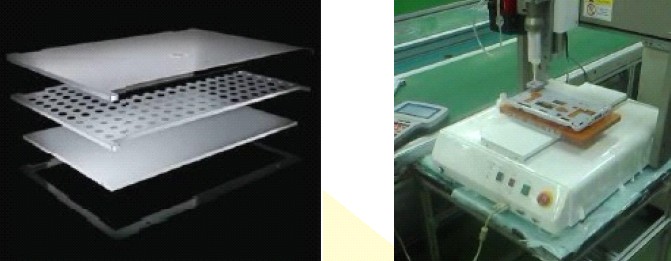

复合外壳结构粘接
应用案例：HP平板电脑
基材：PC/ABS与铝合金
胶粘剂：14167-NC

笔记本电脑用胶点分析
在笔记本和平板电脑行业中，金属的成分越来越多的应用，组装中 出现光用结构和卡扣来实现电子产品的超薄超轻的特点是很难了， 结构上的设计越来越多的使用胶粘剂（如14167-NC）来实现无间隙 和扁平薄的外观.DEVCON  14167-NC 快固型复合材料冷焊剂是美国ITW集团OEM 胶粘剂的一种。属于多用途的甲基丙烯酸结构胶，适用于笔记本、平 板电脑壳体的结构粘合，固化迅速，紧固时间短，有超强的耐冲击和 抗疲劳性能。惠普有多个机种使用到这款产品，比如最开始的MINI 2133。全铝 合金的外壳和超轻的重量打破了对塑料外壳沉重呆板的印象。

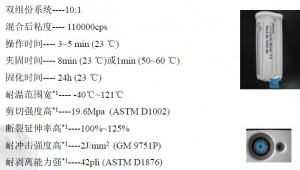

Devcon 14167-NC产品介绍

亦可参看本站ITW DEVCON德复康双组分结构胶14167 TDS技术资料

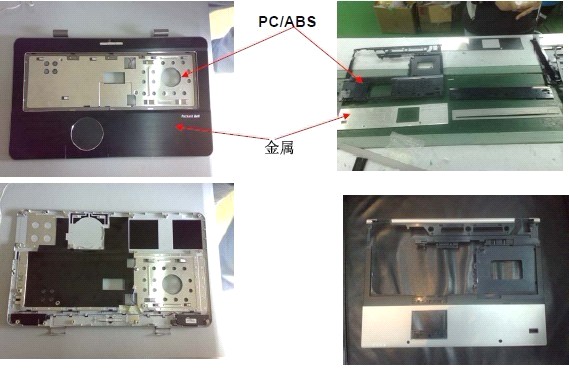

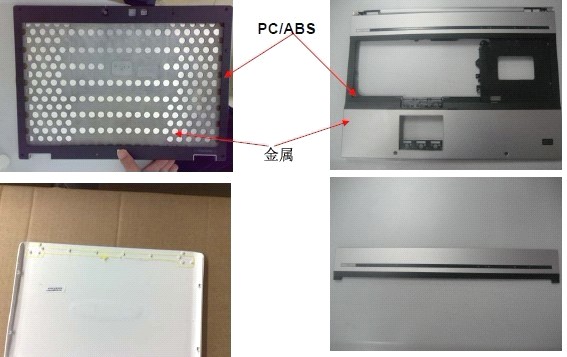

笔记本外壳粘合

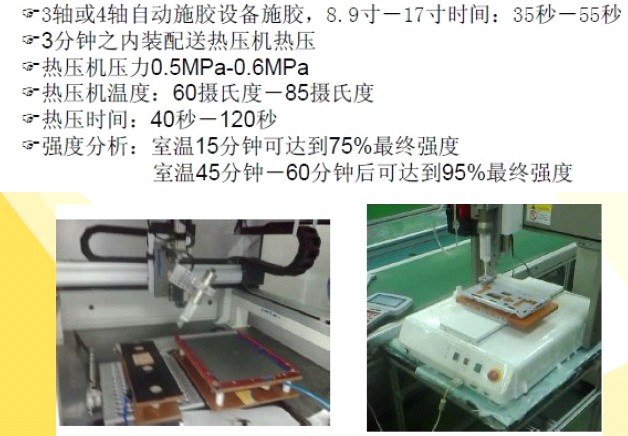

点胶工艺

其实以上仅仅是针对结构性的粘接，并没有对产品的电气性能等提出具体的要求，之前我在关注电子胶水时其实一直没有关注这个领域和应用。记得上次有个新加坡的咨询公司和我电话沟通调研移动设备用胶点和用胶量的问题，他们当时的关注点其实主要就是以上这些。当时如果把移动设备（包括主板及芯片的话）上的用胶点都算上的话，我告诉他底部填充胶水underfill是很大的一块，另外如果是电容式触摸屏的话，里面也会用到大量的液态光学胶(也就是所谓的水胶），另外在触控屏的制作中还会用到大量的银浆或者叫银油墨（以朝日化学的为代表）。其实个人觉得移动设备的结构性粘接变化比较快，因为为了将移动设备做得更轻更薄，使用了很多新型的塑料（例如最近LCP在模组等行业的应用），包括很多新的金属和合金，所以对胶粘剂也提出了很多要求。包括最近出现的反应型热熔胶，以乐泰3541/3542、3M的2665为代表的，以及DEVCON推出的PUH94167等。 目前这种产品是唯一能满足快速组装要求的。但由于属于热熔型产品，所以此类胶粘剂的耐热性的效果不是太理想。我年初咨询过给韩国三星配套胶水的韩国元化学此类产品，得知韩国三星那边目前也是使用此类热熔型的胶粘剂产品。而韩国元化学也在开发一种100度下能够在一分钟内完全固化环氧型胶水来替代此应用，不过貌似有相当的难度。

补充《胶粘剂在智能手机\平板电脑\笔记本上的应用》的讲义原文地址：http://wenku.baidu.com/view/d04dc5fbc8d376eeaeaa317b.html
